VALUE-PROCESSOR:ATOMIC NODE:SUBSTANCE DESIGNER

Value Processor

学习目标。

Value 处理器是什么?

主要作用是返还导入的贴图里的常数值。

Uniform Color
Value Processor

普通 Value Processor 的使用。

现在看下怎么做出 Value Processor 内部的修饰,通过什么过程设置的。

跟着做两个简单的案例。

两张图的值相乘后产出测试值。

Crystal 1b
- L 16
Clouds 2
- L 16
Value Processor
0.028743

输入两个图片,使用 Value Processor 乘上后用单一常数值输出。
生成新的 sbs 文档,制作空的 Graph 。

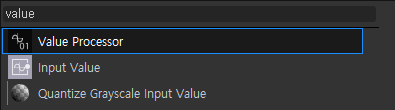

Value Processor
Input Value
Quantize Grayscale Input Value

打开 Node 搜索窗口,搜索 Value ,添加一个 Value Processor 。

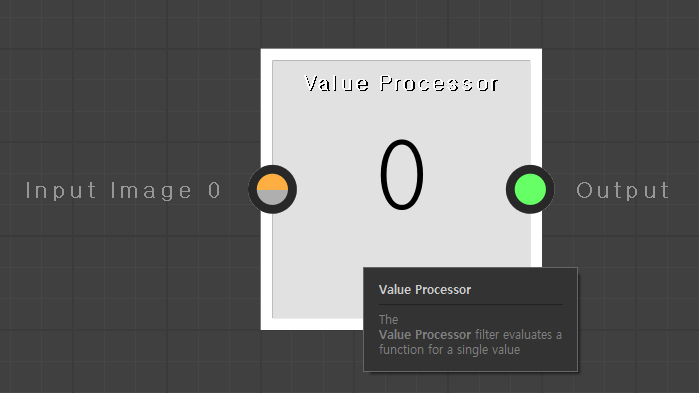

Value Processor
Value Processor filter evaluates
function far single value

看下 Value Processor ,可以知道要以 Input Image 0 输入图片才行。

看英文说明也可以知道,作用是测试输入的滤镜的单一值。

如果很难理解的话,制作一次吧。

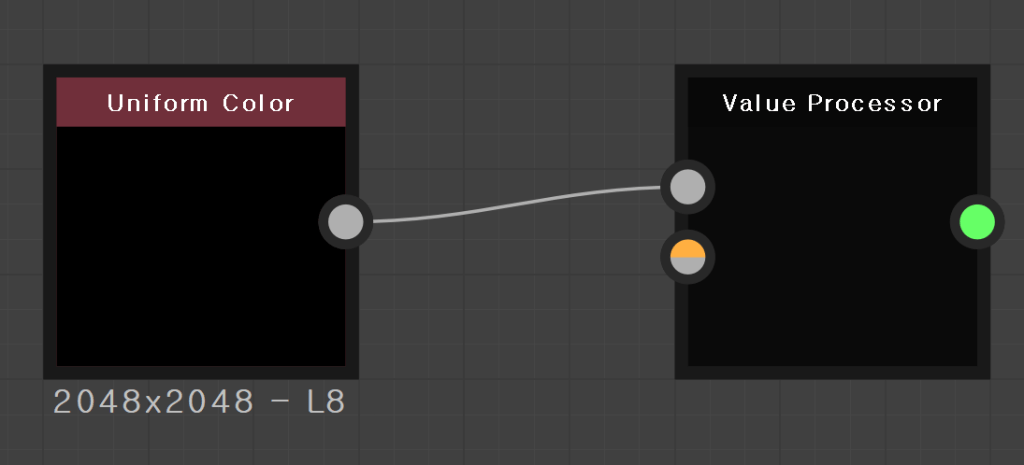

Uniform Color
2048x2048 - L8
Value Processor

先简单添加 Uniform Color,变更为 Gray scale 后连接。

SPECIFIC PARAMETERS
Value Processor Function

点击 Value Processor Function 的 Edit 键进入编辑窗口。

samp
Sample Gray
a
Samp/e Color

进入编辑窗口后添加一个 Sample Gray 。

跟 Pixel Processor 一样,为了输入图片必须要有 Sampler 。

SarnDlers/SamD-
Add Comment
in
Add Frame
Copy info To Clipboard
Set as Output Node
Copy Selection
Delete Selection
Delete and Relink
Duplicate Selection
Duplicate Selection without Link
Select Parent Nodes
ctrl*C
Del
Backspace
ctrl*D

然后选择 Set as Output Node 。

这样才会返还现有节点的结果值。

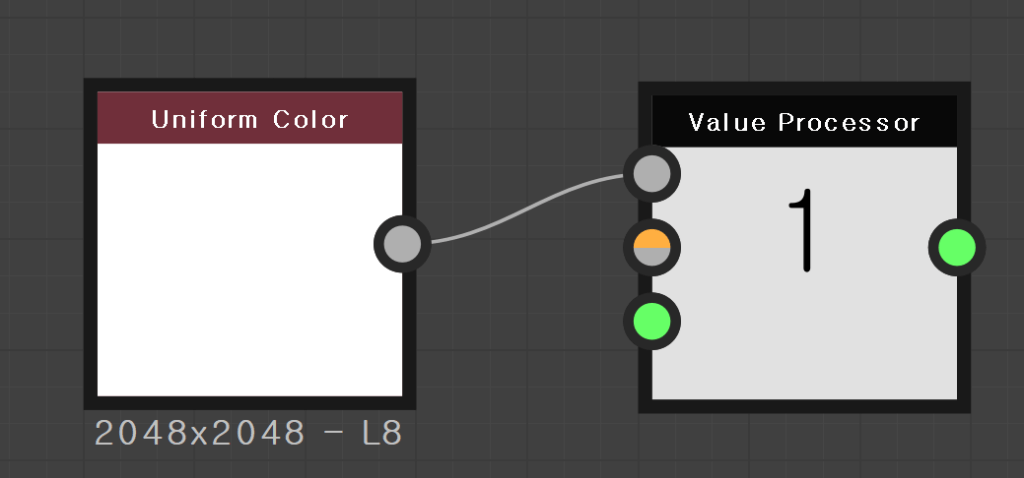

Uniform Color
Value Processor

把 Uniform color 完全变更为白色。

跟上图一样 Value Processor 的值是1的话,那到这一步就意味着做对了。

再做点扩展,输入两个值后相乘吧。

Va lue Processor
2048x2048 - L8
Uniform Color
2048x2048 - L8

复制原版 Uniform Color 后,值变更为 0.5 ,追加连接到 Value Processor 上。

就算没有连接端口也别惊慌,把连接线靠近 Value Processor 就会自动添加并连接。

Samplers/ Samp•••
input 0
Samplers/ Samp•••
input 0

重新回到函数的编辑窗口,再添加一个 Sampler 。

输入的图是两个,所以当然要添加。

E Sample Gray - PROPERTIES
Samplers/Sample Gray
Input Image:
Input Image 0
nput mage
Input Image

选择添加的 Sampler ,修改输入的图片的 Port 。

上端输入是 Inptu Image 0 。第二次做的下方输入是 Input Image 1 ,这样才是对的。

Multiplication
Мих2
Мих4
мих8
Scalar Multiplication
Мћ(тит
Мах(тит
Matrix Multiply
Matrix Multiply

为了计算乘法,添加 Multipication 。

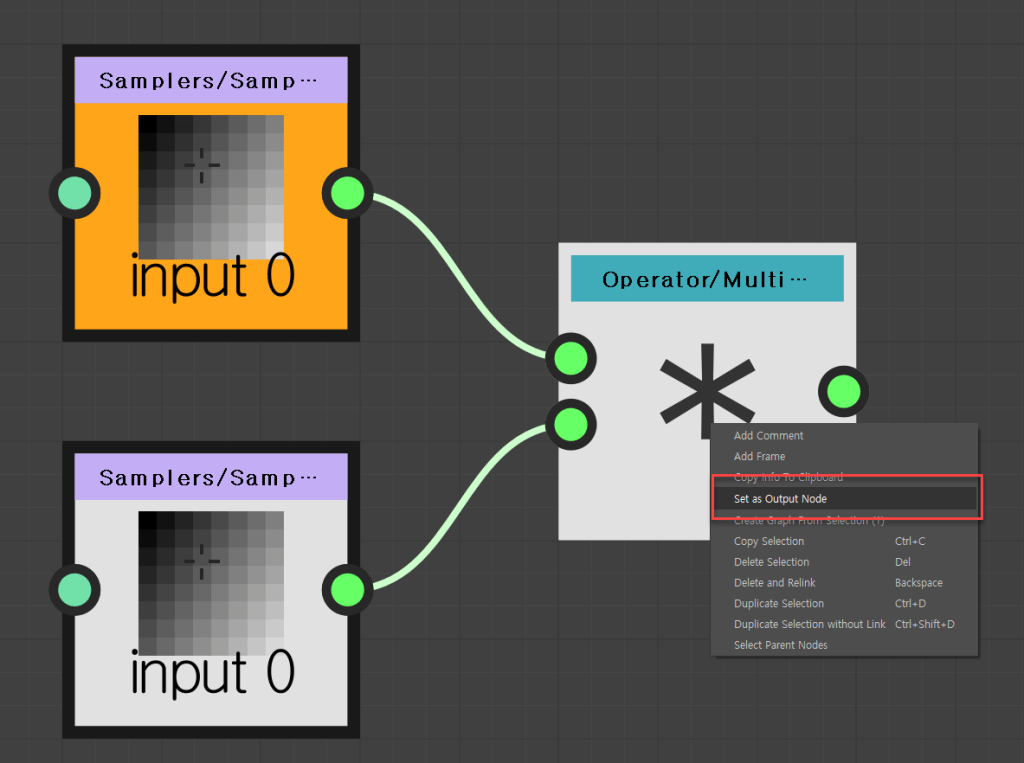

Samplers/ Samp-
iriput 0
Samplers/ Samp-
input 0
Operator/ Multi
Add Comment
Add Frame
Set as Output Node
Copy Selection
Delete Selection
Delete and Relink
Duplicate Selection
Duplicate Selection without Link
Select Parent Nodes
ctrl*C
Del
Backspace
ctrl*D

两个值连到 Multipication ,在选择 Multipication 的状态执行 Set as Output Node 。

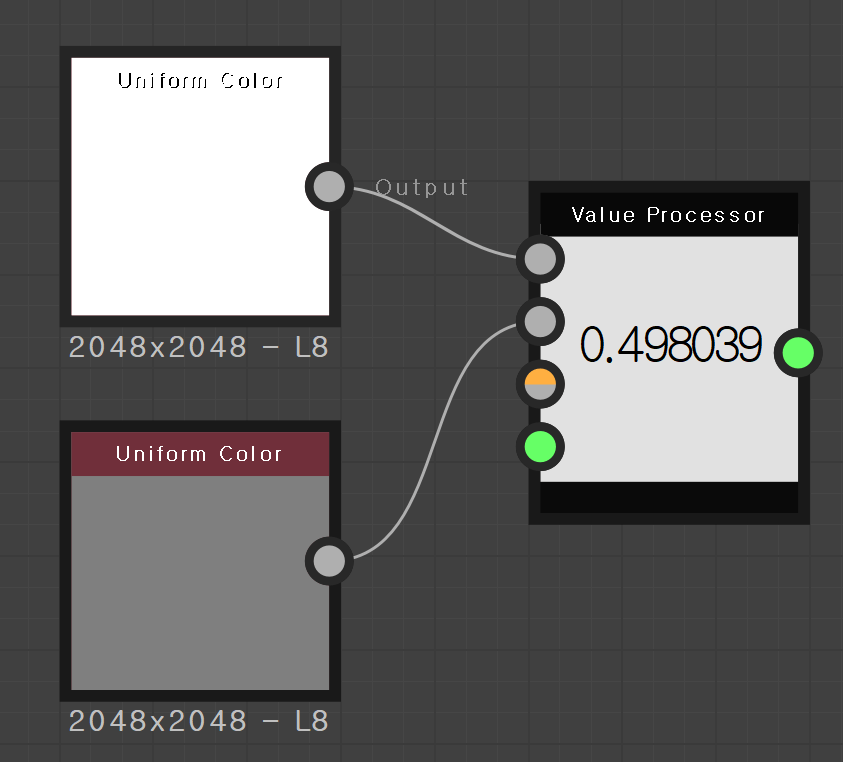

Va lue Processor
o. 498039
Uniform Color

产出的是测试好的结果值。

但是很奇怪, 1乘与 0.5 出来的不是 0.5 ,而是 0.498039 。

Uniform Color 的 float 值通过 Sampler 输入的时候,反映出了 Floating point 的特性,这是因为电脑计算结构上的 Floating point 特性才出现的问题,以后再细说吧。

Samplers/Samp•••
Operator/ Divisi
input 0
Variables/Get

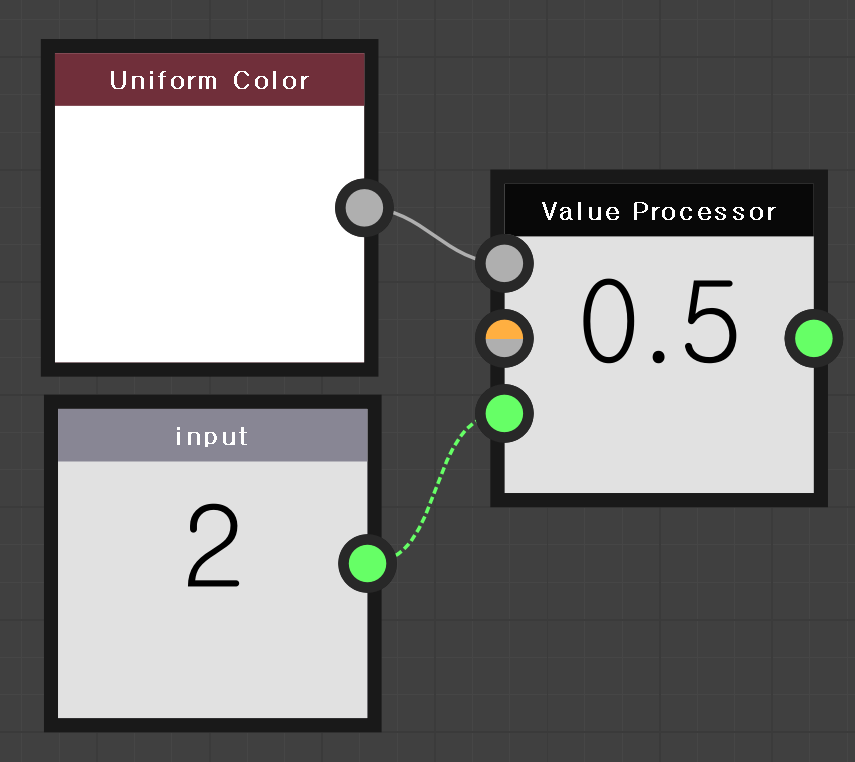

跟上图一样,乘与固定常数值的时候输出的是 0.5 。

Uniform Color
Value Processor

以后做自动化材质系统的时候 Value Processor 是很有用的部分,所以要理解好整体结构顺序。

添加外部变数的方法以后再去看吧。
